一、概述
　　熱能回收式廢氣焚燒爐系統（LZS），簡稱TNV系統。
　　利用天然氣（或輕燃油）直接燃燒加熱含有機溶劑廢氣，在高溫作用下，有機溶劑分子被氧化分解為CO2和熱量，高溫煙氣通過配套的換熱裝置加熱生產過程需要的空氣或熱水，充分回收利用氧化分解有機廢氣時產生的熱能，降低整個系統的能耗。因此，TNV是生產過程需要大量熱量時，處理高濃度有機廢氣和廢液高效、理想的處理方式。根據TNV技術的工作原理，將廢氣焚燒后的熱量集中置換進行換熱供熱系統，用于汽車涂裝車身表面烘干。
　　TNV系統由三部分組成：廢氣預熱及直接焚燒系統——廢氣焚燒集中供熱裝置、抽廢氣風機以及廢氣管路；循環風供熱系統——煙氣換熱裝置、煙氣管路及煙氣管路上的電動調節閥；新風換熱系統——新風換熱裝置、補新風風機、補新風管路及煙氣排放管路。
二、工藝流程

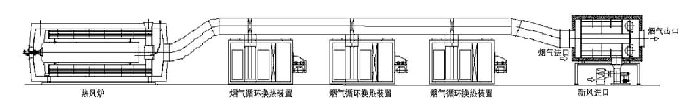

　　油漆烘干道有機廢氣經引風機送入焚燒爐預熱器進行熱交換，升溫到350℃以上，經特制的混合通道進入爐膛火焰區進一步升溫，在650～760℃溫度下，廢氣中有機成分分解，煙氣經排煙風機引至熱交換器進行熱交換后，再經（一級，二級，三級）煙氣循環換熱裝置、新風換熱器進行換熱，向烘干道保溫區和兩端風幕供熱，通過換熱后煙氣得到凈化后的煙氣最后排空。

　　一條烘干道安裝一臺大風量直燃式焚燒爐，焚燒烘干道油漆揮發性廢氣，后部安裝一臺（或2～3臺）高溫煙氣換熱裝置，給加熱段供熱，再經過一臺新風換熱器，換熱后的新風送至烘干道的兩端風幕區域，并作為烘干道的負壓補充空氣，構成一套完整的烘干廢氣凈化、供熱系統；經過多臺高溫煙氣換熱裝置換熱后，排空廢氣溫度較低，節能。

三、熱能回收式廢氣焚燒爐系統特點
     環保達標+熱能充分利用
    1、有機廢氣氧化分解凈化效率＞99%；滿足環保高凈化率排放達標的要求；
    2、使用多級熱回收供烘干道熱風循環使用，熱回收效率90%；
    3、高溫焚燒煙氣的熱量得到充分利用，未端排放氣體溫度較低，節能效果顯著。
四、直燃式廢氣焚燒爐

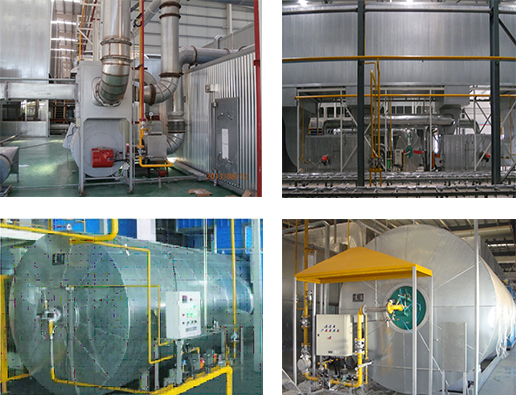

       1、直燃式焚燒爐是利用輔助燃料天然氣（或柴油）燃燒產生的熱量，把可燃的有害有機揮發性氣體的溫度提高到反應溫度，從而發生氧化分解，并放出大量的熱量；在廢氣加熱及氧化過程中煙氣溫度迅速提升到730-850℃；考慮到節能降耗；直燃式廢氣焚燒爐+煙氣循環加熱系統在涂裝行業等得到大量的運用。既能處理烘干過程中揮發出來的有機溶劑廢氣,又能實現熱效能返回到烘干道進行的循環使用。

        2、工藝說明

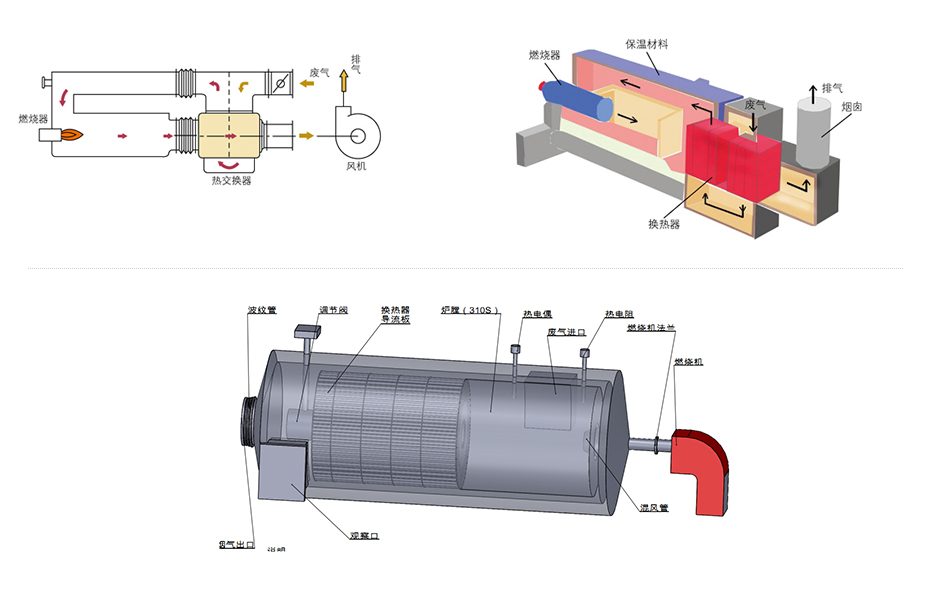

        采用抽風機將有機廢氣從烘干道內排出，送到直燃式廢氣焚燒爐的內置換熱器預熱后，進入高溫燃燒室內，與燃燒器火焰區攪拌混合，在高溫下（750℃左右）將有機廢氣進行氧化分解，分解后的有機廢氣變成CO2和熱量。產生的高溫煙氣通過爐內的換熱器和主煙氣管道排出，排出的煙氣作為烘干道熱源進行余熱換熱使用再利用。

        3、直燃式廢氣焚燒爐結構特點
        直燃式焚燒爐換熱、燃燒加熱兩部分為整體設計，與底座間采取可滑動結構；
        燃燒筒及換熱器與內筒浮動式結構設計，可以消除內應力產生的膨脹；
        排煙道中設有電動調節閥，調節主煙道的排風量和排煙溫度；
        安裝測溫熱電阻元件，檢測廢氣預熱溫度和燃燒溫度，控制元件與燃燒器聯鎖動作；
       設備配備泄壓口及觀察孔；排煙區域一側設有檢修口，方便進入爐內清理和維修；
       有機溶劑蒸汽混合氣體，當其濃度接近爆炸極限值1/4時，為減少易爆風險采取補新風后增加氧氣再進入焚化爐進行氧化分解；廢氣反應（燃燒）溫度為730～850℃；
       當有機廢氣濃度＜2000ppm時，依靠輔助燃料（天然氣）提供熱量，使廢氣中可燃物質達到起燃溫度而分解。
五、煙氣循環換熱裝置
       該裝置主要用于涂裝線直燃式廢氣焚燒爐煙氣余熱回收設備，由于廢氣焚燒爐排煙溫度過高，通過該裝置與烘干室循環空氣進行熱交換后排空，以節約能源。
       煙氣循環換熱器，可采用一級，二級，三級方式。

        1、工藝流程
        該裝置被串聯起來使用，利用高溫煙氣對油漆烘干道的循環風進行加熱，為油漆烘干道提供所需的熱量。采用高溫循環風機，頂部煙氣管路安裝電動三通風閥，進入換熱器的煙氣量可進行流量調節，控制靈活、運行可靠，達到控溫的效果。
        2、設備特點

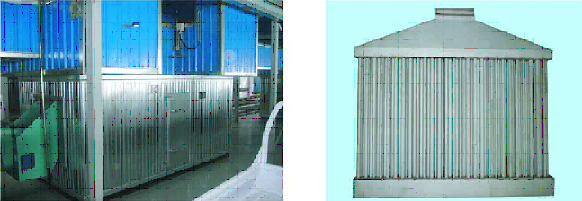

        該設備主要由高溫插入式風機、高溫高效空氣過濾器、煙氣換熱熱交換器及保溫室體組成；
        裝置室體采用保溫壁板結構，內側板鍍鋅鋼板或不銹鋼板；外側板鍍鋅波紋板（或彩鋼壓形板），中間為保溫層，裝置一側面有檢修門；
        風機選用插入式風機，結構緊湊、維修方便；
        高溫過濾器，過濾面積大、容塵量大，阻力??；裝有壓差計，顯示過濾器容塵情況；
        結構外形美觀、環境噪音小、維護方便。
六、直燃式廢氣焚燒爐規格參數

型 號	處理風量 （m3/h）	天然氣 最大耗量（Nm3/h）	供熱量 （KJ/h）	備 注
LZS-150	1500	30	106×104	上下結構
LZS-200	2000	38	137×104
LZS-300	3000	60	163×104	左右結構
LZS-350	3500	70	232×104
LZS-400	4000	80	266×104
LZS-500	5000	100	334×104
LZS-600	6000	120	400×104
LZS-800	8000	158	525×104	內外結構
LZS-1000	10000	200	662×104
LZS-1200	12000	240	799×104
